半导体洁净车间的给排水系统设计与施工
半导体洁净车间的给排水系统设计与施工：坤灵建筑商的专业之道
在半导体洁净车间的建设中，给排水系统的设计与施工是至关重要的环节，它不仅关系到车间的正常生产运营，还对车间的洁净度和产品质量有着直接影响。广州坤灵净化设备有限公司作为专业的建筑商，凭借丰富的经验和精湛的技术，在半导体洁净车间给排水系统的设计与施工方面，有着一套科学严谨且行之有效的方法。
给排水系统设计
- 供水系统设计

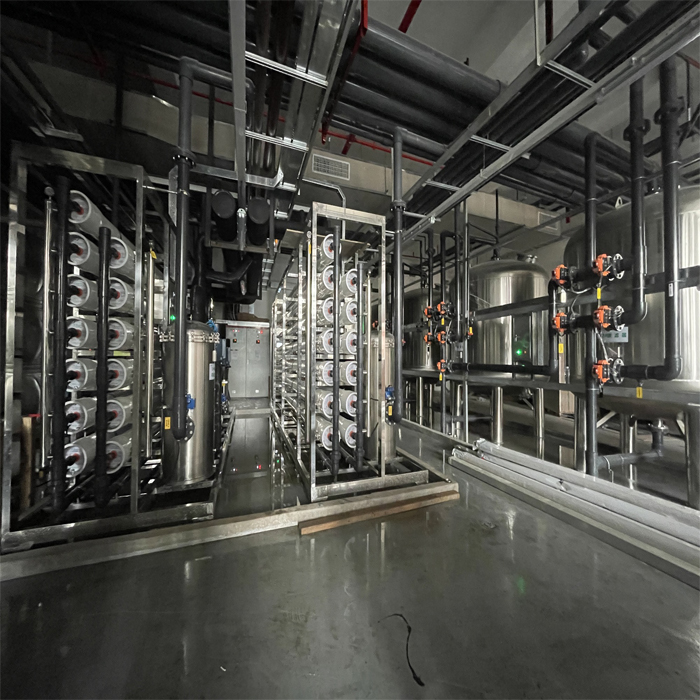

- 水质要求考量：半导体生产对水质的要求极高，水中的杂质、微生物、离子等都可能对半导体芯片的生产工艺和产品质量产生严重影响。因此，坤灵在设计供水系统时，充分考虑到这一点，通常会采用多级过滤、反渗透、离子交换等先进的水处理技术，确保供水水质达到超纯水标准。例如，对于光刻、蚀刻等关键工序，需要使用电阻率达到 18.2MΩ・cm 以上的超纯水，以避免水中杂质在芯片表面残留，影响芯片的性能和良品率。
- 供水稳定性保障：为了保证半导体生产的连续性，供水系统的稳定性至关重要。坤灵会设计双路供水或配备备用供水设备，以防止因主供水管道故障或水源中断而导致生产停滞。同时，合理设置水箱的容积和位置，确保在用水高峰期也能满足车间的用水需求。此外，还会安装压力传感器和变频水泵，根据用水情况自动调节供水压力，保证供水压力的稳定。
- 管道布局优化：在管道布局方面，坤灵遵循简洁、紧凑的原则，尽量减少管道的长度和弯头数量，以降低水流阻力和水质污染的风险。供水管道采用优质的不锈钢管或聚四氟乙烯（PTFE）管等耐腐蚀、无污染的材料，管道连接采用焊接或卡套连接等方式，确保连接部位的密封性，防止水质受到外界污染。同时，对供水管道进行保温处理，避免因温度变化导致管道表面产生冷凝水，影响车间的洁净度。
- 排水系统设计
- 排水分类处理：半导体洁净车间的排水可分为工艺排水、生活排水和雨水排水等。坤灵会根据不同类型排水的特点和要求，进行分类处理。对于工艺排水，由于其中可能含有化学物质、重金属等污染物，需要先经过专门的废水处理设施进行处理，达到排放标准后再排入市政排水管网。生活排水则相对简单，但也需要进行适当的处理，如设置隔油池、化粪池等，去除其中的油脂和固体杂质。雨水排水系统则要确保排水畅通，防止雨水倒灌进入车间。
- 排水管道设计：排水管道同样选用耐腐蚀、不易结垢的材料，如不锈钢管或高密度聚乙烯（HDPE）管。管道坡度设计合理，确保排水顺畅，避免积水现象的发生。在排水管道的关键部位，如排水口、弯头、三通等，设置清扫口和检查口，便于定期进行管道的清理和维护。同时，为了防止排水管道中的异味和有害气体进入车间，会设置水封装置，如水封地漏、存水弯等。
- 洁净度保护措施：在排水系统设计中，坤灵非常注重对车间洁净度的保护。排水管道采用暗敷方式，尽量减少管道在车间内的暴露面积。对于穿越洁净区的排水管道，会进行严格的密封处理，防止管道外壁积尘和微生物滋生。此外，还会在排水系统中设置空气隔断装置，防止排水管道中的污水倒灌进入车间，保证车间的洁净环境。
给排水系统施工
- 施工前准备
- 材料设备检验：在施工前，坤灵会对给排水系统所需的材料和设备进行严格的检验。检查材料的规格、型号、质量证明文件等是否符合设计要求，对设备进行外观检查和性能测试，确保设备运行正常。例如，对不锈钢管进行壁厚测量、表面质量检查，对水泵进行流量、扬程测试等。
- 施工图纸交底：组织施工人员进行施工图纸交底，使施工人员熟悉图纸内容，明确施工要求和技术标准。在交底过程中，对施工中的重点、难点问题进行详细讲解，并解答施工人员的疑问。同时，根据施工图纸和现场实际情况，制定施工方案和施工进度计划，合理安排施工顺序和施工时间。
- 管道安装施工
- 管道连接工艺：在管道安装过程中，严格按照设计要求和施工规范进行操作。对于不锈钢管的焊接连接，采用氩弧焊等先进的焊接工艺，确保焊接质量。焊接前对管道进行清洁和打磨，去除管道表面的油污、铁锈等杂质。焊接过程中控制好焊接参数，保证焊缝均匀、饱满，无气孔、裂纹等缺陷。对于卡套连接，确保卡套安装正确，密封良好。
- 管道固定与支撑：合理设置管道的固定点和支撑点，确保管道安装牢固，避免管道因水流冲击或振动而产生位移。对于水平管道，每隔一定距离设置一个支架；对于垂直管道，每隔一定高度设置一个固定件。同时，根据管道的材质和工作温度，选择合适的支架和固定件材料，防止管道与支架之间产生电化学腐蚀。
- 管道清洗与试压：管道安装完成后，对管道进行清洗和试压。清洗的目的是去除管道内的杂质、油污等污染物，确保管道内部清洁。采用水冲洗或化学清洗等方式进行清洗，清洗后对管道进行检查，确保管道内无残留杂质。试压的目的是检查管道的密封性和强度，按照设计要求的压力进行试压，稳压一定时间后检查管道有无渗漏现象。如有渗漏，及时进行修复，直至试压合格。
- 设备安装调试
- 设备就位与连接：将水泵、水处理设备等安装到指定位置，确保设备的水平度和垂直度符合要求。设备就位后，进行设备与管道的连接，连接时注意管道的走向和坡度，保证水流顺畅。同时，对设备的电气线路进行连接，确保电气连接正确、牢固，符合安全规范。
- 设备调试运行：设备安装完成后，进行调试运行。首先对设备进行单机调试，检查设备的运行状态和性能指标是否符合要求。例如，检查水泵的流量、扬程、电机电流等参数是否正常。然后进行系统调试，使给排水系统各设备协同工作，检查系统的运行稳定性和可靠性。在调试过程中，对发现的问题及时进行调整和解决，确保设备和系统能够正常运行。
施工质量控制与验收
- 质量控制措施
- 过程监督检查：在施工过程中，坤灵会安排专业的质量管理人员对施工质量进行全程监督检查。检查施工人员是否按照施工图纸和施工规范进行操作，对施工中的关键工序和隐蔽工程进行重点检查。例如，对管道焊接、设备安装等关键工序进行旁站监督，对管道的隐蔽部分进行验收检查，确保施工质量符合要求。
- 质量检测验收：对给排水系统的施工质量进行定期检测验收，采用专业的检测设备和方法，对管道的安装质量、水质、水压等进行检测。例如，使用水质检测仪检测供水水质，使用压力传感器检测供水压力。对检测中发现的问题及时进行整改，确保施工质量达到优良标准。
- 竣工验收
- 资料整理审核：在施工完成后，坤灵会整理给排水系统的施工资料，包括施工图纸、材料检验报告、隐蔽工程验收记录、设备调试记录等。对这些资料进行审核，确保资料的完整性、准确性和规范性。
- 现场验收检查：组织相关人员进行现场验收检查，对给排水系统的外观质量、安装质量、运行性能等进行全面检查。检查管道连接是否牢固，设备运行是否正常，排水是否顺畅等。同时，对水质进行检测，确保水质符合半导体生产的要求。验收合格后，将给排水系统交付使用，并提供相应的售后服务和技术支持。
广州坤灵净化设备有限公司在半导体洁净车间给排水系统的设计与施工中，以专业的技术、严谨的态度和严格的质量控制，为半导体生产企业打造了可靠、高效、洁净的给排水系统。通过不断创新和提升，坤灵将继续为半导体行业的发展提供优质的工程服务，助力企业实现高质量的生产目标。
