洁净室暖通空调工程：AHU/FFU/排风系统设计与施工
洁净室暖通空调工程：AHU/FFU/排风系统设计与施工
三大核心系统选型参数与造价参考 | 风量计算/压差控制/验收标准 | 附配置决策表
您是否遇到过这样的情况：洁净室建好了，但压差不稳定、FFU风量不均、排风量不足、暖通能耗比预期高30%。据行业统计，约42%的洁净室项目在验收阶段因暖通问题返工，整改费用约为暖通造价的15%-25%。
这篇文章帮您梳理AHU、FFU、排风三大系统设计选型、风量计算、压差控制要点，提供数据支撑的选型参考，可节省约30%选型时间。
适用对象：电子半导体、生物制药、医疗器械、食品、医院等洁净室新建/改造项目采购负责人、工程管理人员及经销商。适用面积300㎡以上。
一、洁净室暖通系统核心技术要求
根据《洁净厂房设计规范》(GB50073-2013)及《电子工业洁净厂房设计规范》(GB50472-2008)，洁净室暖通系统应满足以下核心要求：
空气洁净度
按ISO 14644或GB50073控制悬浮粒子浓度，百级至十万级对应不同换气次数
温湿度控制
温度20-26℃（±2℃），相对湿度45%-65%（±10%），根据工艺需求调整
压差梯度
洁净区与室外压差≥10Pa，不同洁净等级区域压差≥5Pa，防止交叉污染
气流组织
百级采用单向流（层流），万级以下采用非单向流（乱流），送风口均匀布置
新风量
按总送风量10%-30%计算，且不小于40m³/h·人
噪声控制
非单向流≤60dB(A)，单向流≤65dB(A)
二、AHU组合式空调机组选型要点
AHU（Air Handling Unit）由新风段、过滤段、表冷段、加热段、加湿段、风机段组成，负责空气过滤、温湿度调节和输送。
1. 风量计算与换气次数
送风量 = 房间体积 × 换气次数。不同洁净等级对应换气次数：
| 洁净等级 | 换气次数（次/h） | 断面风速（m/s） |
|---|---|---|
| ISO 5级（百级） | 按断面风速计算 | 0.2-0.5 |
| ISO 6级（千级） | 50-60 | — |
| ISO 7级（万级） | 15-25 | — |
| ISO 8级（十万级） | 10-15 | — |
2. AHU选型常见误区
常见问题
▪ 风机余压选小，末端送风不足
▪ 表冷器排数不够，夏季湿度降不下来
▪ 加湿方式选错，湿膜滋生微生物
我们建议的对策
▪ 按不利工况计算阻力，加15%余量
▪ 根据当地室外设计参数核算表冷量
▪ 医药/生物领域优先选干蒸汽加湿器
三、FFU风机过滤单元布置方案
FFU（Fan Filter Unit）由风机和高效过滤器（HEPA/ULPA）组成，是百级至万级洁净室末端净化设备。
1. FFU选型参数
| 参数 | 常规规格 | 选型要点 |
|---|---|---|
| 尺寸 | 1200×600mm / 1200×1200mm | 根据吊顶模数选择，尽量统一规格 |
| 额定风量 | 1000-2500m³/h | 按0.35-0.5m/s面风速计算实际送风量 |
| 过滤器等级 | H13-H14（HEPA）/ U15-U17（ULPA） | 百级选H14以上，万级选H13即可 |
| 功率 | 100-300W | 直流无刷电机（EC）比交流电机节能30%-40% |
| 噪声 | 45-55dB(A) | 医疗/电子实验室建议选低噪型 |
| 控制方式 | 单控/群控/BA自控 | 大空间建议群控系统，便于分区调速 |
2. FFU数量计算示例
以1000㎡万级车间（层高2.8m）为例：
▪ 房间体积 = 1000㎡ × 2.8m = 2800m³
▪ 万级换气次数取20次/h，总送风量 = 2800 × 20 = 56,000m³/h
▪ 单台FFU（1200×600mm）实际风量按1500m³/h计
▪ 所需FFU数量 = 56,000 ÷ 1500 ≈ 38台，另加10%余量，约42台

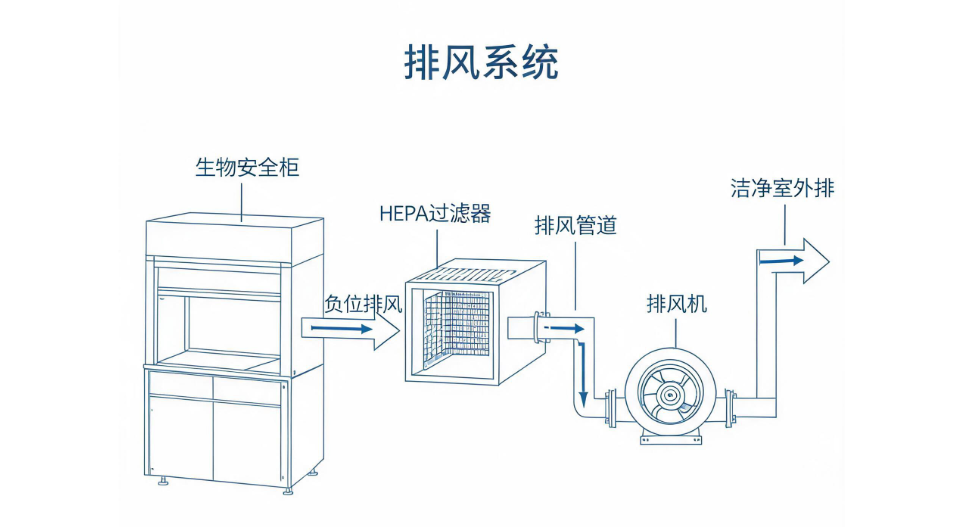

四、排风系统设计要点
排风系统负责排出污染空气。排风量不足会导致压差失控、污染物积聚。
1. 排风量计算
总排风量 = 工艺排风量 + 正压排风量 + 事故排风量（如有）
▪ 工艺排风：通风柜面风速一般取0.4-0.6m/s
▪ 正压排风：一般为送风量的5%-10%
▪ 事故排风：存放有毒有害气体区域换气次数不少于12次/h
2. 排风类型与适用场景
| 排风类型 | 适用场景 | 设计要求 |
|---|---|---|
| 一般排风 | 普通洁净区、更衣室 | 镀锌钢板风管，排风口设防虫网 |
| 有机溶剂排风 | 化学实验室、有机合成车间 | PP/PVC防腐风管，设活性炭吸附 |
| 酸碱排风 | 化学分析室、腐蚀试验室 | PP或FRP材质，设喷淋塔中和处理 |
| 生物安全排风 | BSL-2/3实验室、生物制药 | 排风口设高效过滤器（BIBO），管道负压设计 |
| 除尘排风 | 称量间、粉末投料间 | 风管设清扫口，经除尘器处理后排放 |

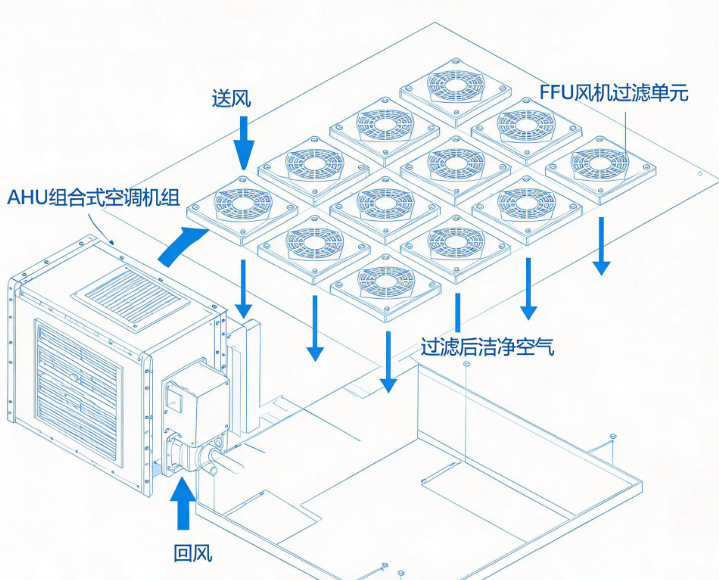

五、三大系统协同与选型决策
洁净室暖通核心难点在于AHU、FFU、排风三大系统协同。不同类型洁净工程配置要求不同。
送风量 = 回风量 + 排风量 + 正压渗漏风量。洁净区与室外压差建议10-15Pa；不同等级区域压差5-10Pa。压差控制推荐变频风机，精度±1Pa，运行费用可降低20%-30%。
AHU+FFU系统配置模式对比
| 配置模式 | 适用场景 | 特点 | 造价参考 |
|---|---|---|---|
| AHU全循环 | 万级以下大面积车间 | AHU集中处理全部循环风 | 较低 |
| AHU+FFU | 千级至万级车间 | AHU处理新风和循环风，FFU末端增压过滤 | 中等 |
| FFU+DC干盘管 | 百级至千级车间 | FFU承担循环风，干盘管承担热湿负荷 | 较高 |
| AHU+FFU+DC | 百级高要求车间 | 三系统协同，温湿度和洁净度独立控制 | 高 |
根据洁净等级和使用场景，暖通系统配置建议如下：
| 应用场景 | 推荐洁净等级 | 暖通配置方案 | 关键要求 |
|---|---|---|---|
| 电子芯片车间 | ISO 5-6级（百级-千级） | FFU满布+DC干盘管+AHU新风 | 温湿度精密控制，防静电 |
| 医药GMP车间 | ISO 7-8级（万级-十万级） | AHU+FFU+排风 | 压差梯度严格，防交叉污染（详见GMP车间造价拆解） |
| 医疗器械车间 | ISO 7-8级（万级-十万级） | AHU全循环或AHU+FFU | 温湿度稳定，噪声控制 |
| 医院手术室 | ISO 5级（百级） | 层流送风天花+独立AHU | 单向流，手术区优先保护 |
| P2生物实验室 | ISO 7级（万级） | AHU+FFU+高效排风 | 负压控制，BIBO排风过滤 |
| 化学实验室 | ISO 8级（十万级） | AHU+变风量排风 | 通风柜排风，防腐处理 |
六、施工验收关键要点
施工质量直接影响暖通系统运行效果，配合洁净室吊顶施工同步验收：
1. 风管严密性：按GB50243中压系统，漏风率≤规定值1.2倍。
2. 高效过滤器检漏：PAO气溶胶扫描法，效率≥99.99%@0.3μm。
3. 风速/风量测试：单向流0.2-0.5m/s，风口风量偏差≤±15%。
4. 压差与洁净度：洁净区与室外≥10Pa，不同等级≥5Pa；悬浮粒子连续3次合格。参照第三方检测报告标准。
七、常见问题解答
Q1：洁净室暖通系统造价一般多少钱一平方？
暖通造价因洁净等级、面积、温湿度精度要求差异较大。十万级约800-1500元/㎡，万级约1500-2500元/㎡，千级约2500-4000元/㎡，百级约4000-6000元/㎡。具体报价需根据设计方案确定，您可以把项目参数发给我们核算，也可参考净化工程报价对比指南了解报价构成。
Q2：FFU和AHU怎么配合才能既省电又达标？
建议采用EC直流无刷FFU+变频AHU组合，配合群控系统分区调速。非生产时段FFU转速降至50%-60%，综合节能25%-35%。
Q3：洁净室压差为什么总是不稳定？
常见原因：送/回风量未平衡调试、门密封性差、余压阀故障、排风量波动等。我们建议定期校准风量平衡，检查门窗密封条，维护余压阀或升级为变频压差控制系统。
Q4：旧厂房改造洁净室，暖通系统怎么处理？
需评估原有空调制冷量和风量是否满足需求。如不满足，建议新增AHU或采用FFU+干盘管方案。旧厂房改造还需注意结构承重、电力增容等问题，可参考500㎡洁净车间建设工期排布。
