FFU龙骨架系统的洁净工程装配实践

一、FFU 龙骨架的构件体系

广州坤灵采用的 FFU 龙骨架以高强度 T 型铝合金型材为主体，搭配定制化专用连接件实现模块化组装，核心构件具备以下特性：

• T 型型材：采用 6063-T5 铝合金材质，强度高、重量轻、耐腐蚀，截面经优化设计，既确保 FFU 设备嵌入安装的稳固性，又预留专属管线敷设槽位，可同步容纳风管、电气线缆等配套设施，避免管线杂乱影响洁净度；
• 连接件：包含两通、三通、四通等标准化配件，采用镀锌处理工艺，具备良好的防锈性与连接强度，单组框架内空采用 1180×580mm 标准尺寸，精准匹配常规 FFU 设备（1200×600mm）的安装需求，同时支持定制化尺寸适配特殊场景。

二、核心应用场景

该龙骨架系统凭借优异的适配性与稳定性，已广泛应用于各类高要求洁净工程：

1. 电子半导体洁净车间：适配百级 / 千级洁净区的 FFU 密集布置需求，龙骨架的轻量化结构可承载防静电吊顶与密集 FFU 荷载，模块化设计兼容车间分区改造与扩容需求（如广州本地芯片封装车间、半导体元器件生产车间项目）；
2. 生物医药 GMP 洁净室：铝合金材质的低积尘、易清洁特性，配合封闭性框架设计，有效减少灰尘堆积，满足 GMP 无菌环境要求，适配疫苗生产、生物制剂研发等场景的洁净送风系统；
3. 实验室净化区域：预留的管线空间可集成通风管道、检测仪器线路与气体管路，适配 PCR 实验室、微生物实验室、理化分析实验室等的功能需求，保障实验环境的洁净度与安全性；
4. 食品加工洁净车间：耐潮湿、耐腐蚀的铝合金材质适配食品行业卫生标准，龙骨架支撑 FFU 形成均匀洁净送风面，避免食品生产过程中受到污染（如烘焙食品、无菌灌装食品车间项目）。

三、广州坤灵标准化装配工艺

为确保安装质量与效率，广州坤灵建立了全流程标准化装配体系，核心流程如下：

1. 前期准备与预组装校准：施工前复核洁净室吊顶基准线、标高与结构承载力，确保安装条件达标；在洁净区外完成龙骨架单元预拼接，通过连接件将 T 型型材组装为标准框架，使用激光测距仪检测内空尺寸，误差严格控制在 ±2mm 内，同时检查型材与连接件的贴合度，避免拼接缝隙过大；

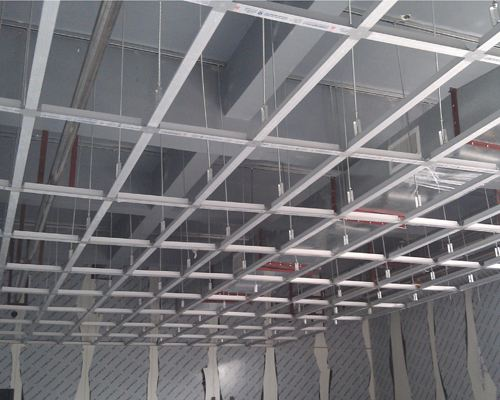

2. 现场吊装固定：采用膨胀螺栓 + 热镀锌吊杆固定主框架，吊杆规格根据荷载核算选用（常规选用 φ10-φ12mm 吊杆），吊杆间距不大于 1200mm，且在框架转角、受力集中处加密布置；逐段连接框架单元时，用 2m 靠尺配合水准仪同步校准水平度，确保每米偏差不超过 1mm，全框架水平误差累计不超过 5mm；

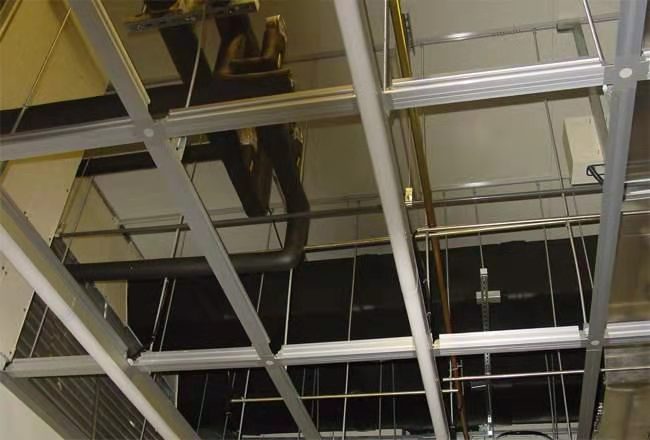

3. 设备与管线集成：在龙骨架预留槽位内有序布置风管、电气管线，管线排布避免交叉缠绕，预留≥50mm 检修间隙；FFU 设备嵌入框架后，通过卡扣 + 螺栓双重固定，确保设备与框架无缝贴合，缝隙误差≤1mm，防止运行时产生震动与漏风。
   1.

   四、关键安装注意事项

   结合大量工程实操案例，广州坤灵总结出以下核心安装注意事项，直接影响系统稳定性与洁净效果：

   1. 荷载精准匹配：安装前需核算总荷载（含 FFU 设备重量、吊顶材质重量、管线重量及检修人员临时荷载），吊杆承载力需预留 30% 安全余量，禁止超荷载选用吊杆或缩小吊杆间距；对于重型 FFU（单台重量＞40kg），需增设加固横撑，确保框架整体受力均匀；
   2. 洁净防护管控：安装人员需全程佩戴洁净手套、穿洁净服，禁止直接用手接触型材表面，避免沾染油污、指纹或灰尘；施工工具需提前清洁，避免带入杂质；安装后即时用无尘布清理框架缝隙、型材表面的杂物，确保无积尘、无残留；
   3. 精度与紧固控制：框架拼接时，连接件螺栓需采用扭矩扳手均匀紧固，扭矩控制在 8-10N・m，防止螺栓过松导致框架松动，或过紧造成型材变形；水平度与垂直度校准需分阶段进行（预组装后、吊装中、整体连接完成后），避免后期 FFU 运行产生震动与噪音；
   4. 管线与空间避让：龙骨架与风管、消防管线、喷淋头、灯具等交叉处，需提前规划布置路径，避免硬接触导致框架受力变形；预留≥50mm 检修间隙，同时确保 FFU 电源接口、控制线接口的安装位置便于后期维护；
   5. 特殊场景适配处理：电子半导体车间需将铝合金龙骨架与车间接地系统可靠连接，接地电阻≤4Ω，防止静电积聚影响生产设备与产品质量；生物医药、食品车间需选用无死角设计的连接件，避免积尘滋生细菌，同时做好型材接口的密封处理；
   6. 安全施工规范：高空作业时施工人员需系好安全带，搭建稳固的操作平台，禁止攀爬龙骨架；吊装框架时需控制起吊速度，避免碰撞墙体、吊顶或已安装设备；施工现场需做好用电安全，电气工具需符合洁净区使用标准；
   7. 隐蔽工程验收：龙骨架固定完成后，需进行隐蔽工程验收，重点检查吊杆锚固强度、框架水平度、连接件紧固情况、接地连续性等，验收合格后方可进行 FFU 设备安装与管线敷设。

   五、工程价值：一站式洁净方案的效率升级

   广州坤灵的 FFU 龙骨架装配工艺，依托模块化设计与标准化流程，为客户创造多重工程价值：

   • 工期压缩：预组装模式减少现场施工时间，相较于传统焊接式框架，施工周期缩短 30% 以上，助力项目快速投产；
   • 维护便捷：模块化结构与预留检修空间，使后期 FFU 更换、管线维护无需大面积拆卸，维护效率提升 50%；
   • 适配性强：兼容百级至十万级不同洁净等级需求，支持定制化尺寸与功能扩展，满足电子、医药、实验室、食品等多行业的个性化需求；
   • 长效稳定：高强度铝合金材质与严苛的安装管控，确保龙骨架系统使用寿命≥15 年，减少后期维修成本与停机损失。
