万级洁净室送风天花系统工程应用与技术解析

一、工程设计逻辑：匹配万级洁净标准

万级洁净室（ISO 8 级）要求每立方米≥0.5μm 微粒≤350000 个，送风天花设计围绕 “气流合理、过滤达标、系统稳定” 展开：

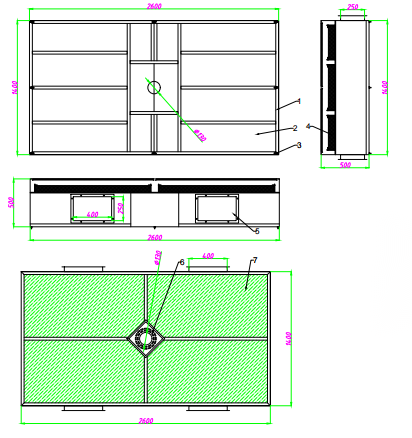

1. 尺寸适配性

• 覆盖需求：2600×1400mm 送风面可完全覆盖常规手术台（2200×1200mm）及医护操作区，避免污染积聚；

• 集成需求：500mm 厚度可容纳过滤器、均流膜等组件，并预留 150mm 检修空间，方便后期维护。

2. 核心性能指标

二、核心技术解析：聚焦工程关键设计

1. 框架结构：稳定与密封

• 材质：30×30mm 热镀锌方管（壁厚 2.0mm），抗变形能力强，热镀锌层（≥85μm）可防腐蚀，使用寿命超 10 年；

• 密封：1.5mm 冷轧钢板盲板 + 聚氨酯密封胶，满焊后密封，泄漏测试需满足局部浓度≤0.01mg/m³。

2. 过滤系统：高效适配

• 配置：4 个 1196×346×69mm + 2 个 946×462×69mm H13 级过滤器，总过滤面积 2.53㎡，适配 20-30㎡洁净室；

• 安装：硅胶密封圈（硬度 60±5 Shore A）压缩密封，不锈钢压条 + M6 螺丝固定，避免旁路泄漏。

3. 气流组织：均匀送风

• 进风：4 个 400×250mm 碳钢法兰，连接空调支管风速 8-12m/s，确保内部静压稳定（150-200Pa）；

• 均流膜：PTFE 材质（厚度 0.15mm，开孔率 35%），送风风速 0.3-0.5m/s，耐 121℃灭菌。

三、工程施工要点：简化适配要求

1. 吊顶适配

• 承重：吊顶龙骨需≥80kg/㎡，吊装点增设加强龙骨（间距≤600mm）；

• 定位：送风面中心线与设备中心线偏差≤50mm，避免气流错位。

2. 设备衔接

• 无影灯：预留 Q235 钢安装块（厚 10mm），承重≤30kg，加装硅胶密封圈防泄漏；

• 控制系统：预留压差传感器接口，过滤器阻力达 450Pa 时提醒更换。

四、应用场景与运维

1. 典型场景

• 医院手术室：核心区洁净度达万级，细菌≤10cfu/m³，符合 GB 50333 标准；

• 电子车间：静电电压≤100V，微粒浓度稳定；

• 制药灌装车间：耐湿热灭菌，满足 GMP 认证。

2. 运维建议

• 过滤器：1-2 年更换一次，更换前用 75% 酒精清洁内部；

• 检测：每季度查风速与泄漏率，每年全面性能测试。

结语

该万级送风天花通过结构、过滤、气流的优化设计，适配多类净化工程。实际应用中，做好参数匹配、规范施工与定期运维，即可保障洁净效果，降低项目风险。
