百级洁净室墙体吊顶连接大样图解析与施工要点

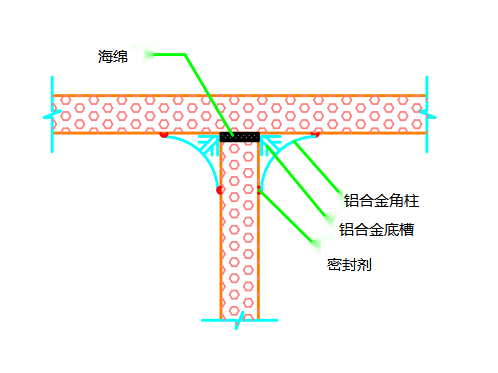

大样图构造解析

1. 主要组成构件

该连接大样图主要由以下几个关键构件组成：

乳肤海绵：作为缓冲和密封材料，位于连接部位

铝合金阴角柱：构成连接部位的骨架结构

铝合金底槽：固定和支撑结构

密封胶：最后一道气密性保障

2. 分层构造详解

2.1 基层处理

首先在墙体顶部设置预埋件或安装固定基座，确保有足够的承载力支撑整个吊顶系统。基层表面需平整、无尘、无油污，以保证后续材料的粘结效果。

2.2 铝合金底槽安装

铝合金底槽通过不锈钢螺栓或专用连接件固定在墙体顶部。安装时需注意：

水平度误差控制在±1mm/m以内

接缝处需紧密对接，缝隙不大于0.5mm

固定点间距不宜超过600mm

2.3 乳肤海绵铺设

在铝合金底槽上方铺设乳肤海绵，其主要功能为：

缓冲振动传递

辅助密封

补偿结构变形

乳肤海绵应连续铺设，接缝处采用斜接方式，并用专用胶带密封。

2.4 铝合金阴角柱安装

铝合金阴角柱是连接墙体和吊顶的关键过渡构件，具有以下特点：

采用专用洁净室型材，表面阳极氧化处理

内角半径符合洁净室无死角要求

与底槽采用插接式连接，便于拆装维护

安装时需特别注意阴角柱与墙板和吊顶板的接缝处理。

2.5 密封胶施工

最后在所有接缝处施打中性硅酮密封胶，形成完整的气密屏障。密封胶施工要点：

施胶前需清洁表面，确保无尘无油

胶缝宽度控制在6-10mm为宜

采用专用工具修整胶面，形成内凹圆弧状

固化期间保持环境清洁

材料选择标准

1. 乳肤海绵

密度：≥25kg/m³

回弹率：≥60%

防火等级：至少B1级

抗老化性能：在100℃环境下168小时无明显变形

2. 铝合金型材

材质：6063-T5或更高标号

表面处理：阳极氧化膜厚≥15μm

尺寸公差：±0.2mm

直线度：≤0.3mm/m

3. 密封胶

类型：中性固化硅酮密封胶

位移能力：≥25%

挥发性有机物含量：≤50g/L

耐霉菌等级：0级

施工质量控制要点

尺寸控制：所有连接部位间隙应均匀一致，累计误差不超过2mm

洁净施工：

施工区域保持正压

使用无尘工具

边施工边清洁

气密性测试：

采用压力衰减法测试

压差1000Pa下，泄漏率≤0.1%/h

表面处理：

无可见划痕、凹陷

色泽均匀一致

接缝平顺无突变

常见问题及解决方案

问题1：阴角处积尘

原因：内角半径过小或表面粗糙

解决：采用R≥30mm的阴角柱，表面Ra≤0.8μm

问题2：接缝处开裂

原因：材料热膨胀系数不匹配或密封胶位移能力不足

解决：选用高弹性密封胶，预留适当膨胀间隙

问题3：振动传递

原因：乳肤海绵压缩量不足

解决：增加海绵厚度或密度，确保压缩量在15-20%

结语

百级洁净室墙体与吊顶的连接节点看似简单，实则包含了多项精密设计和严格施工要求。通过合理的材料选择、精确的构造处理和严格的施工控制，才能确保这一关键部位长期保持优良的密封性能和洁净度保障能力。希望本文对从事洁净室设计施工的同行有所帮助，也欢迎交流更多实践经验。
